DX6i kabellos am Heli-X

Benöigt wird eine Spektrum DX6i, ein PC auf dem Heli-X läuft, und ein DSMX / DSM2 Protokoll USB-Dongle

DX6i Einstellungen

  1. Neues leeres Flächenmodell erzeugen
  2. Unter D/R&EXPO alles auf INH lasen
  3. Unter TRAVEL ADJ alle Wert auf +/- 125% stellen    -    vergößert die Genauigkeit
  4. Unter SUB TRIM alles auf 0 lassen
  5. Unter FLAPS NORM (FLAP +100 ELEV 0) LAND (FLAP -100 ELEV 0)
  6. Unter MIX1 (GEAR -> GEAR ACT) (RATE D -100% U-100%) (SW MIX TRIM INH)    -    für THR HOLD
  7. Unter MIX2 (FLAP -> FLAP ACT) (RATE D -100% U-100%) (SW ALI D/R TRIM INH)    -    oder anderen Schalter
  8. Unter DIFFERENTIAL INHIBIT lassen
  9. Unter SETUP LIST nichts verändern

Nun die DX6i ausschalten, dann den USB dsmX Dongle mit gedrückem Taster in einen USB Port stecken (blinkt). Die DX6i mit gezogenem Bindeschalter einschalten und Bindung abwarten (USB dsmX Dongle leuchtet dauerhaft).

Windows 10 Einstellungen

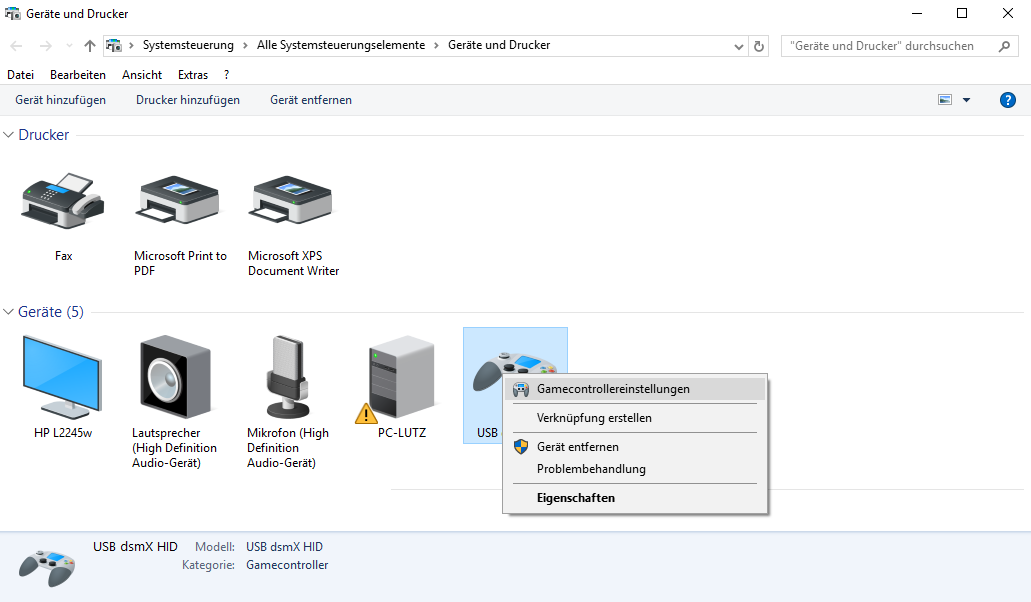

  1. Geräte und Drucker in der Systemsteuerung öffnen
  2. Beim USB dsmX HID auf Gamecontrollereinstellungen gehen
    Gamecontrollereinstellungen
  3. USB dsmX HID auswählen dann auf Eigenschaften klicken

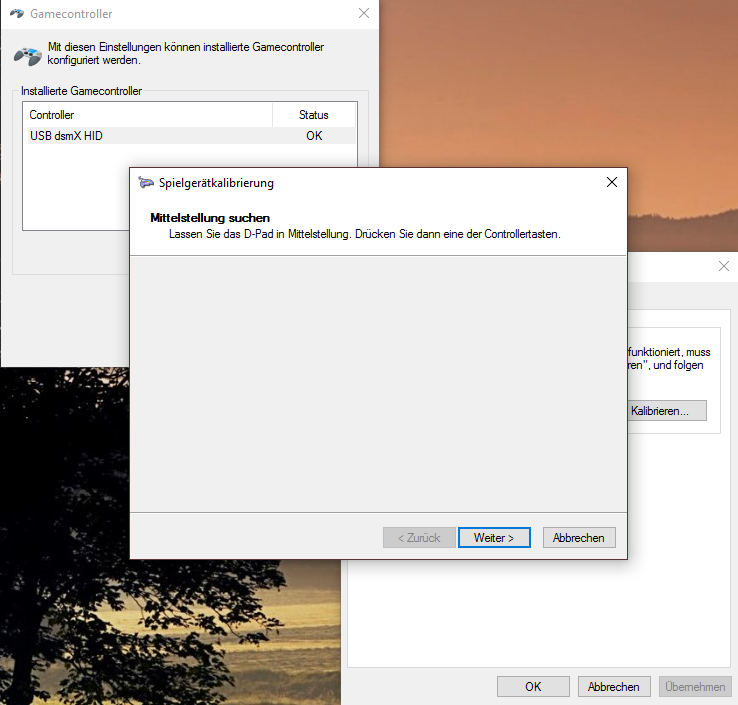

  4. Karteikarte Einstellungen Kalibrieren ...
  5. Alle Knüppel in Mittelstellung die Schalter "MIX bzw. THR HOLD" und "ALI D/R" auf "1"
  6. Da wir keine Controllertasten haben, einfach auf "Weiter >" klicken
    Kalibrieren
  7. Den Anweisungen weiter folgen bis Fertig. Dabei alle Schalter und Knüppel so bewegen, dass alle Endpunkte eingelernt werden können.
  8. Nach Wunsch testen (Die DX6i hat nur 6 Kanäle darum bleiben Wählscheibe und Schieberegler unbenutzt)
    Testen


Heli-X Einstellungen

  1. Konfiguration --> Joystick/Steuerung
  2. Unter Küppel den Anweisungen folgen
  3. Danach Achsen und Richtungen prüfen
    Steuerungskonfiguration
  4. Beispielkonfiguration der Schalter

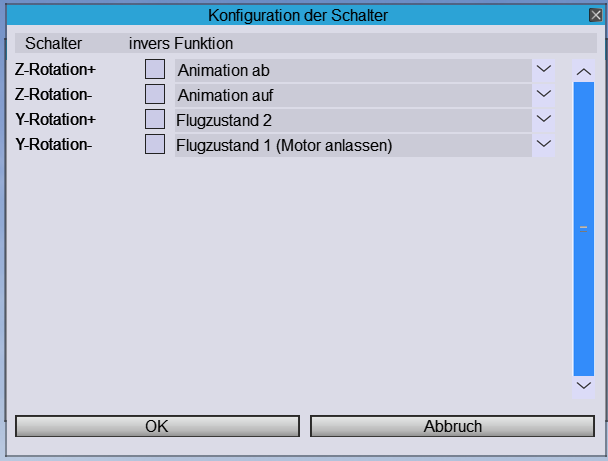

    Konfiguration der Schater

In der Konfiguration der Schater sieht man, wozu die MIX1 und MIX2 Einstellungen der DX6i hilfreich sind. Keiner der Schalter ist ausgelöst, wenn "MIX bzw. THR HOLD" und "ALI D/R" auf "1" stehen. Die Schalter "GEAR" und "FLAP" sind dann ohne Funktion. So kann ich auf dem Schalter "GEAR" meine beiden Flugphasen aktivieren und sie mit "THR HOLD" übersteuern. Für diese Konfiguration macht es aber Sinn den Schalter "ALI D/R" auf "0" zu stellen, damit der "FLAP" Schalter zwischen den beiden Zuständen hin und her schalten kann.

Funktioniert
